问题现象

上周五有业务方反馈拉镜像失败的问题，看到的报错信息是"Bad Request”，业务方多次尝试拉取镜像均失败。

起初，笔者怀疑是Docker版本不同导致的拉镜像失败，但这个猜想瞬间被自己推翻，因为笔者在内网找到的测试机和ECS上用的Docker是相同的版本，却可以拉取成功。

最后笔者在内网机器上重新Push了镜像，暂时解决了问题，先不影响业务方的正常使用。

这就很有趣了，到底是什么原因呢？

排查过程

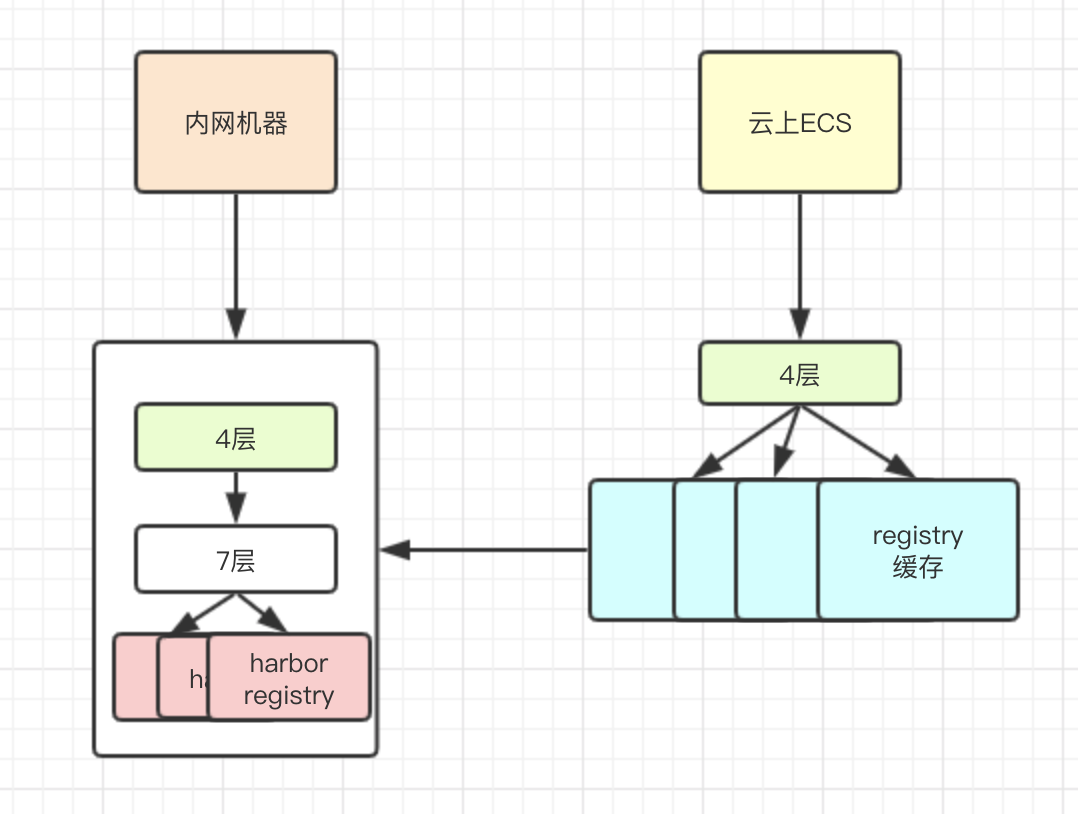

排查问题之前，让我们先看下镜像仓库的整体架构，如下图：

未知

云上的镜像仓库只是作为缓存使用，真正的存储是在内网的Harbor

第一步我们尝试把问题复现，一旦稳定复现就肯定能追根溯源。

实验步骤

  1. 新建镜像仓库项目A
  2. 用Docker18.06制作镜像，并推送到A项目中
  3. 分别在内网机器和云上ECS请求第二步制作好的镜像

复现结果

  1. 在内网机器用任何Docker版本都可以拉镜像成功

  2. 但在ECS上使用Docker低版本1.6.2会拉镜像会失败

相关日志

第一层 在ECS Client端报错显示400错误

“Error from V2 registry: Server error: 400 trying to fetch for xxx/schedule:test201912231136”

第二层，在Registry端报错显示400错误，但是在Msg里提示Manifest不可用

“err.code”:“manifest invalid”,“err.detail”:“operation unsupported”,“err.message”:“manifest invalid”

第三层，在Registry回穿的Harbor服务上报错，显示有一层文件没找到

HEAD /v2/xxx/schedule/blobs/sha256:a3ed95caeb02ffe68cdd9fd84406680ae93d633cb16422d00e8a7c22955b46d4 HTTP/1.1” 404 0

分析问题原因

缩小排查范围

我们将复现出的缺失层文件:

a3ed95caeb02ffe68cdd9fd84406680ae93d633cb16422d00e8a7c22955b46d4

在所有的Harbor实例上去检查，发现被内网机器Docker1.6.2拉取过的Harbor实例上存在这层文件，这是一个关键点，我们去看这台Harbor实例上的日志。

filesystem.PutContent**("/docker/registry/v2/repositories/xxx/schedule/_layers/sha256/a3ed95caeb02ffe68cdd9fd84406680ae93d633cb16422d00e8a7c22955b46d4/link

我们知道Docker拉取一个镜像的过程，可以分为两个大步骤:

  1. 获取镜像的Manifest文件，包含一些元信息，以及层文件信息
  2. 获取Manifest中的所有层文件

在拉镜像的过程中，所有的请求都是下行请求，但是这台Harbor里的Registry出现了PutContent操作。

虽然这时还不知道根本原因，但此时我们已经把问题范围缩小到Registry。

分析源码

那下一步我们根据已有的线索去查看Registry源码，去看这台Registry为什么会执行这个操作。

正向思考

分析哪些情况下会PutContent，我们通过filesystem.PutContent这个方法去看，可以找到很多调用的地方，通过经验适当剪枝去分析，但总归代码量有点大。

反向思考

在都是下行请求的情况下，Registry为什么会执行PutContent操作？这种不合常理的地方一般都是特例，会不会是这层文件比较特别？

我们拿着Hash值，在Registry源代码里去搜索，找到如下代码：

1
2
3
4
5

// digestSHA256GzippedEmptyTar is the canonical sha256 digest of
// gzippedEmptyTar
const digestSHA256GzippedEmptyTar = digest.Digest("sha256:a3ed95caeb02ffe68cdd9fd84406680ae93d633cb16422d00e8a7c22955b46d4")

// configManifestBuilder is a type for constructing manifests from an image

可以看到这里定义成了一个常量，那我们就可以顺着这个常量往上找，直到水落石出。

总结

问题特征：

ECS Client 端拉镜像失败，出现400 Bad Request。

根本原因：

云上Registry作为缓存时不能很好的支持低版本的Docker（1.10之前）

Docker Registry针对低版本Docker（1.10之前）兼容时会把Manifest格式从V2 Schema 2 转成V2 Schema 1

未知

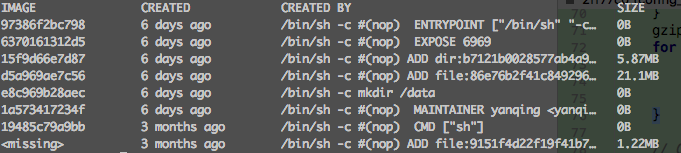

如果镜像历史里有Empty Layer（大小为0）就会分为两种情况：

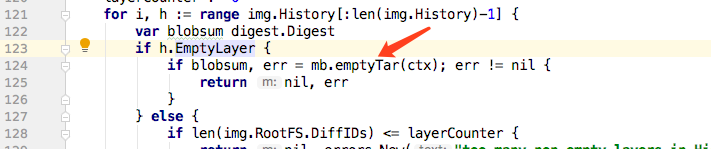

  1. 内网Harbor里的Registry会执行PutContent操作，进行自动填补（所以内网任何Docker版本都拉镜像成功） 相关源码片段 docker/distribution/manifest/schema1/config_builder.go +124

    未知

  2. 云上Registry因为作为缓存模式来使用，针对低版本的Docker转换格式之后会直接穿透回内网，而此时内网没有这层文件，最终导致了拉镜像失败。

问题到这里就水落石出了，把问题搞个一清二楚，舒坦～

话说现在还有人在用1.6.2版本的Docker么，赶紧推进升级吧
